反渗透膜结构图

文章来源:www.toraymo.com 作者:东丽膜 点击量:

反渗透膜主要应用于水质过滤方面,是水处理应用中最为广泛的滤膜种类。很多用户对于这款膜的结构和产品性能有点不太了解。今天就和大家介绍一下反渗透膜的结构图。

反渗透膜工作原理
反渗透又称逆渗透,一种以压力差为推动力,从溶液中分离出溶剂的膜分离操作。对膜一侧的料液施加压力,当压力超过它的渗透压时,溶剂会逆着自然渗透的方向作反向渗透。从而在膜的低压侧得到透过的溶剂,即渗透液;高压侧得到浓缩的溶液,即浓缩液。反渗透膜的膜孔只有0.0001微米,一些杂质分子化学离子和细菌、真菌、病毒体等等不能通过,就会留在浓液溶的一侧,然后排出。

反渗透膜有哪些材质?
反渗透膜分哪几种材质?常见的反渗透膜材料有:醋酸纤维素反渗透膜、复合反渗透膜两大类。

醋酸纤维素反渗透膜元件
一般用纤维素经酯化生成三醋酸纤维,再经二次水解成混合一、二、三醋酸纤维。影响膜的脱盐率与产水量最重要的因素是乙酰含量高则脱盐率高,但产水量少。
醋酸纤维素膜本质上的弱点是,随时间的推移,酯基官能团将水解,同时脱盐率逐渐下降而流量增加,随着水解作用的加强,膜更易受到微生物侵袭,同时膜本身也将失去它的功能和完整性。

复合反渗透膜元件
复合膜的主要支持结构是经砑光机砑光后的聚酯无纺织物,其表面无松散纤维并且坚硬光滑,由于聚酯无纺织物非常不规则并且太疏松,不适合作为盐屏障层的底层,因而将微孔工程塑料聚砜浇注在非纺织物表面上,聚砜层表面的孔控制在大约15nm,屏障层采用高交联度的芳香聚酰胺,厚度大约在0.2um。高交联度芳香聚酰胺由苯三酰氯和苯二胺聚合而成。

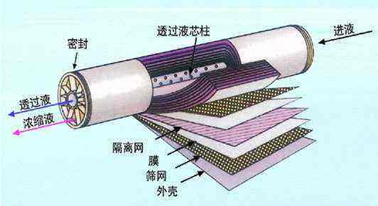

反渗透膜结构图:
反渗透膜结构图

早期单质膜结构的分离材料较厚,同时起分离与支撑作用,其透速率较低、工作压力较高、膜工艺效率较差。后期发展起来的分离层与支撑层材料相异,有效分离层极薄,透速率较高,工作压力较低,大大提高了膜工艺的效率。复合结构已成为卷式膜的基本膜体结构,中空式膜体也开始向复合结构发展。早期的纳滤膜沿用聚酰胺材料,其脱盐率长期居高不下,因而限制了其使用效果与范围。近年来纳滤膜材料开始使用磺化聚醚砜等材料,有效地降低了透盐率,扩展了其应用领域。

反渗透膜的结构,有非对称膜和均相膜两类。当前使用的膜材料主要为醋酸纤维素和芳香聚酰胺类。其组件有中空纤维式、卷式、板框式和管式。可用于分离、浓缩、纯化等化工单元操作,主要用于纯水制备和水处理行业中。

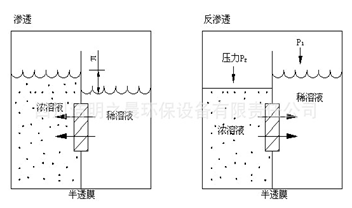

反渗透与渗透的区别
若在右室盐水侧施加一个超过渗透压的外压,右室盐溶液中的水便透过半透膜向左室淡水中移动,使淡水从盐水中分离出来,此现象与渗透现象相反,称反渗透现象。
反渗透原理图
