东丽中空纤维超滤膜安装与保存方法

文章来源：www.stllvmo.com 作者：东丽膜点击量：次

　东丽中空纤维超滤膜以膜两侧压力差作为驱动力。使用超滤膜作为过滤介质时，原液在一定压力下流经膜元件表面，此时膜表面的微孔只允许水分子物质透过成为透过液，也就达到了过滤的目的。但是在使用东丽中空纤维超滤膜之前，需要采用正确的方法对其进行安装，没有及时安装的膜元件液需要采用正确的方法保存。

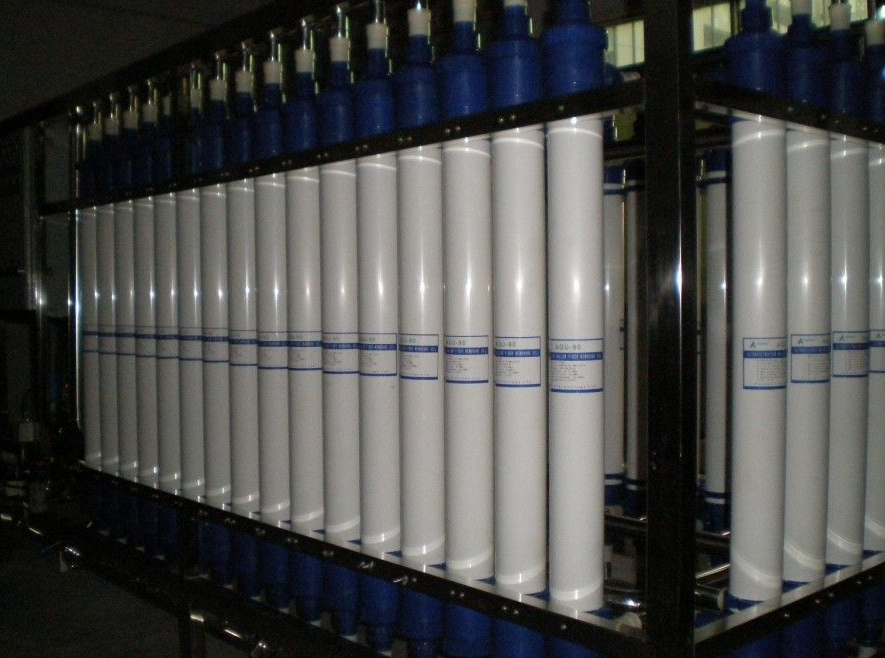

东丽中空纤维超滤膜正确安装方法
1.首先彻底冲洗系统和管路，严格防止外来物质进入膜组件；
2.将三个接口上的塑料端帽一一进行拆卸；
3.组件放置在支架上，底部中心处与支架接触，之后将膜组件放置在底部支架上，两只卡箍安装完成后，在组件与支架中间安装曲线形马鞍衬垫；
4.松开膜组件端盖夹具，方便调整对侧接口的位置，拧紧端口夹具，组件端口与母管端口之间接触要完全；
5.所有端口连接完成后，开启原水泵，使用卡套式快装接头连接，所有卡套接头锁紧之后，缓慢进行加压，检查各连接部位是否发生渗漏；
6.最后使用自来水或透过水对系统进行全面冲洗。

东丽中空纤维超滤膜安装注意事项
1.为了确保出水效果可以满足用户需求，需要确保安装后进水水质，进水压力，进水流量和温度可以符合设计参数。
（1）当进水水质不是自来水，需要在超滤膜装置之前增加预处理系统；
（2）如果进水压力过大，需要在超滤膜装置前安装减压阀；
（3）如果进水压力过小，需要在超滤装置前安装增压泵。
2.中空纤维超滤膜装置安装时所采用的各管道，接头和阀门均要符合国家卫生标准；
3.安装在北方地区不可以安装在室外，避免超滤膜冻裂，同时应避免阳光直射；
4.安装过程中螺纹接头拧紧时用力不能过大，防止接头螺纹出现滑牙。

东丽中空纤维超滤膜保存方法
湿态膜保存方法：湿态膜在保存中最重要就是需要让膜始终呈现湿润状态。
常用膜保存液配方：
水：甘油：亚硫酸氢钠=79：20：1保存液温度为5-40℃。亚硫酸氢钠的作用是防止微生物在膜表面繁殖和侵蚀。甘油起到降低保存液冰点的目的。防止在结冰后损坏膜，亚硫酸氢钠也可采用戊二醛，硫酸铜等其它对膜不会造成损伤的抑菌剂代替。
醋酸纤维素膜保存时pH值在4.5~5可降低膜元件水解速度，保存液在真空的条件下有效期为1年；
湿态膜因为脱水会发生收缩变形现象，此时膜孔大幅度缩小，膜结构遭到破坏，膜质地变脆，严重时会造成过滤作用失效；
干态膜保存方法
超滤膜在自然脱水情况下会导致膜孔出现崩塌，严重影响膜透过性与机械强度。所以干膜在保存前需要作干态处理。
干态膜不仅有利于存放和运输，而且也是制作膜组件的必需品（封胶时要求膜呈干态）。
制备干态膜时通常采用脱水剂，Van OSS等，使用50%甘油水溶液或0.1%的十二烷基磺酸钠（SDS）水溶液浸泡超滤膜，之后进行干燥处理，膜元件使用前需将浸泡液洗净；
常用的干化处理液配方为：
水：甘油：SDS=97.2：20：0.2膜置于溶液中浸泡5-6天后在一定温度环境中进行干燥。

本文由水天蓝环保（http://www.stllvmo.com/）原创首发，转载请以链接形式标明本文地址或注明文章出处！
